1280x1024/640x512 Мрежови и цифрови модули за двойна изходна камера
Спецификация
Модел | SG - SWZ12ND2 - 17510 | SG - SWZ06ND2 - 17510 | |
Сензор | Сензор за изображение | 1/2 ″ Sony Ingaas Global Shutter Swir Sensor IMX990 | 1/4 ″ Sony Ingaas Global Shutter Swir Sensor IMX991 |
| Ефективни пиксели | Прибл. 1.34MP | Прибл. 0,34MP | |
| Размер на пиксела | 5 μm | ||
Обектив | Дължина на вълната на отговора | 1000 ~ 1700nm | |
| ICR | Поддръжка 2 режима: Wide Band: 1000 ~ 1700nmnarrow Band: 1450 ~ 1700nm | ||
| Фокусно разстояние | 17 мм ~ 510 мм, 30x оптично увеличение | ||
| Бленда | F2.8 ~ F5.5 | ||
| Зрително поле | H: 21.3 ° ~ 0.71 °, V: 17.1 ° ~ 0.57 °, D: 27.1 ° ~ 0.92 ° | H: 11.6 ° ~ 0.37 °, V: 9.3 ° ~ 0.3 °, D: 14.8 ° ~ 0.47 ° | |
| Затворете фокусното разстояние | 1m ~ 10m (широк ~ tele) | ||
| Скорост на увеличаване | Прибл. 7s (оптична широка ~ tele) | ||
Видео | Компресия | H.265/H.264/H.264H/MJPEG | |
| Резолюция | 25/30/50/60fps@1280 × 1024 | 25/30/50/60fps@640 × 512 | |
| Скорост на видео бит | 32kbps ~ 16mbps | ||
| Аудио | AAC / MP2L2 | ||
| LVDS видео | 25/30/50/60fps@2MP (1920 × 1080) | ||
Мрежа | Съхранение | TF карта (256 GB), FTP, NAS | |
| Мрежов протокол | ONVIF, HTTP, HTTPS, IPv4, IPv6, RTSP, DDNS, RTP, TCP, UDP | ||
| Мултикаст | Подкрепа | ||
| Надстройка на фърмуера (LVD) | Само може да надстрои фърмуера чрез мрежов порт | ||
| Общи събития | Движение, подправка, SD карта, мрежа | ||
| IVS | Tripwire, откриване на кръстосана ограда, нахлуване, изоставен предмет, бърз - движещ се, откриване на паркинг, оценка на събирането на тълпата, липсващ предмет, откриване на лотинг. | ||
| Намаляване на шума | 2d/3d | ||
| Режим на експозиция | Ръчно, автоматично, приоритет на блендата, приоритет на затвора | ||
| Компенсация на експозицията | Подкрепа | ||
| Скорост на затвора | 1/1 ~ 1/30000s | ||
| Режим на фокус | Автоматично/ръчно/полуавтоматично | ||
| Електронен дефог | Подкрепа | ||
| Намаляване на топлина на мъглата | Подкрепа | ||
| Flip | Подкрепа | ||
| EIS | Подкрепа | ||
| Цифрово увеличение | 16x | ||
| Външно управление | Ttl | ||
| Интерфейс | 4pin ethernet порт, 6pin сериен и захранващ порт, 5pin аудио порт.30pin LVDS | ||
| Протокол за комуникация | Sony Visca, Pleco D/P | ||
| Работни условия | - 30 ~+60 ° C/20%~ 80%rh | ||
| Условия за съхранение | - 40 ~+70 ° C/20%~ 95%rh | ||
| Захранване | DC 12V | ||
| Консумация на енергия (TBD) | AVG: 6W; Макс: 11W | ||

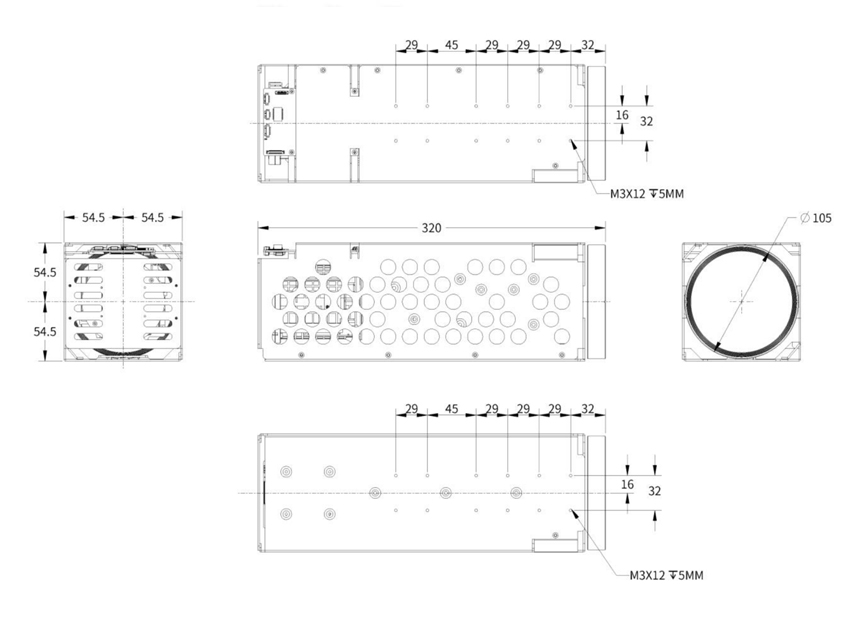

| Размери (L*W*H) | Прибл. 320 мм*109 мм*109 мм | ||
| Тегло | 3.1kg | ||
Мрежов интерфейс
| Тип | ПИН номер | Име на ПИН | Описание |
| J2_4pin ethernet интерфейс | 1 | Ethrx - | Адаптивен Ethernet Port, Internet RX - |
| 2 | Ethrx+ | Адаптивен Ethernet порт, интернет RX+ | |
| 3 | ETHTX - | Адаптивен Ethernet Port, Internet TX - | |
| 4 | ETHTX+ | Адаптивен Ethernet Port, Internet TX+ | |
| J3_6pin Power & UART интерфейс | 1 | Dc_in | DC12V |
| 2 | GND | GND | |
| 3 | RXD1 | TTL ниво 3.3V, Pelco протокол | |
| 4 | TXD1 | TTL ниво 3.3V, Pelco протокол | |
| 5 | RXD0 | TTL ниво 3.3V, Visca протокол | |
| 6 | TXD0 | TTL ниво 3.3V, Visca протокол | |
| J1_5pin аудио интерфейс | 1 | Audio_out | Audio Out (ред навън) |
| 2 | GND | GND | |
| 3 | Audio_in | Аудио в (ред в) | |
| 4 | GND | GND | |
| 5 | NC | NC |
LVDS интерфейс
| Порт | Номер | Име на ПИН | Описание |
| J4_30pin LVDS интерфейс (подобен на Sony 30pin Digital интерфейс) | 1 | NC | NC |
| 2 | NC | ||
| 3 | NC | ||
| 4 | NC | ||
| 5 | NC | ||
| 6 | NC | ||
| 7 | NC | ||
| 8 | NC | ||
| 9 | GND | GND | |
| 10 | GND | ||
| 11 | GND | ||
| 12 | GND | ||
| 13 | DC | DC изход (DC+7V ~+12V) | |
| 14 | DC | ||
| 15 | DC | ||
| 16 | DC | ||
| 17 | DC | ||
| 18 | UART1_TX | TTL ниво 3.3V, Visca протокол, същият на TXD0 на J3_6pin порт. Но не може да се свърже едновременно. | |
| 19 | UART1_RX | TTL ниво 3.3V, Visca протокол, същият на RXD0 на порта J3_6pin. Но не може да се свърже едновременно. | |
| 20 | GND | GND | |
| 21 | Txout0 - | ||
| 22 | Txout0+ | ||
| 23 | Txout1 - | ||
| 24 | TXOUT1+ | ||
| 25 | Txout2 - | ||
| 26 | Txout2+ | ||
| 27 | Txoutclk - | ||
| 28 | Txoutclk+ | ||
| 29 | Txout3 - | ||
| 30 | Txout3+ |
